Как установить камин по всем правилам? Часть 1.

Камин требует правильного обращения и содержания, а его установка должна быть произведена в соответствии с действующим законодательством. Каминная топка с закрытой дверцей обладает неоспоримыми преимуществами: видимость огня, оптимальное распределение тепла, экономия топлива, высокая производительность и легкость запуска. Цель данной статьи - ознакомить вас, наших Покупателей, с проблемами безопасности, а также привлечь внимание к проблемам, связанным с неправильной установкой отопительных приборов индивидуального пользования, работающих на дровах.

В этой статье вы найдете рекомендации, взятые из справочников официальных органов, а также советы, продиктованные опытом. Эти рекомендации не заменяют обязательные к применению в РФ нормы Противопожарных требований СП 7.13130.2009.

1. Как установить камин по всем правилам?

На правом рисунке изображен камин, установленный в соответствии с действующим законодательством и правилами безопасности. На рисунке слева показаны ошибки, которые чаще других встречаются при установке и которые могут повлечь за собой сбои в работе или даже несчастный случай.

2. Закрытая топка Создает уют в доме и при этом обогревает помещение почти в 4 раза эффективнее, чем классическая печь с открытым огнем, потребляя, таким образом, в 4 раза меньше дров для создания того же эффекта. Удивительная эффективность «закрытой топки» объясняется тем, что процесс горения строго контролируется, что обеспечивается герметичностью топки и четкой регулировкой поступления воздуха. Обогрев помещения происходит двумя путями: - прямым излучением - чему способствует большой фасад из керамического стекла (и по бокам для моделей с боковым видом), - конвекцией - благодаря циркуляции воздуха вокруг топки. Корпус топки, нагреваемый сгорающей древесиной, в свою очередь нагревает воздух вокруг себя. Этот горячий воздух, менее плотный, начинает подниматься. Его место занимает более плотный холодный воздух, который в свою очередь тоже нагревается, и все повторяется по кругу. Таким образом, создается поток конвекции.

2.1. Облицовка и кожух (рис.1) Помимо своей эстетической функции, каминная облицовка и кожух играют незаменимую роль в управлении потоком конвекции. Через нижнюю часть облицовки (ниша для дров) поступает более холодный воздух. Проходя в пространстве между облицовкой и топкой, воздух нагревается, поднимаясь в верхнюю часть кожуха, откуда распространяется через одну или несколько каминных решеток.

2.2. Конвекция (рис.2) Для хорошего распределения горячего воздуха желательно, чтобы камин находился в центре помещения. Поступление горячего воздуха в соседние помещения зависит от расположения ведущих туда проходов. В некоторых случаях можно направить часть горячего воздуха в соседние помещения либо прямо через каминные решетки, либо по гибким трубам, идущим от распределителя горячего воздуха. В этом случае в выходных отверстиях предусматриваются регулируемые решетки (с жалюзи). Распространение горячего воздуха в соседние комнаты может остановиться, если они не оснащены вентиляционным отверстием или пространством под проходами минимум в 2 см (рис 3). Наличие механической контролируемой вентиляции способствует движению горячего воздуха.

2.3 Потребление холодного воздуха. Вентиляция (рис.4) Древесина, как и любое топливо, при горении поглощает кислород. Необходимо обеспечить поступление нового воздуха в комнату, где находится топка. Если необходимо, организуйте поступление дополнительного холодного воздуха снаружи. Такие меры предосторожности необходимо принимать каждый раз, когда дом оснащен механической вентиляцией, когда в доме, который недостаточно проветривается, давление понижено из-за кухонной вытяжки или работы камина или когда в помещении установлен еще один отопительный прибор, поглощающий кислород. Сечение забора дополнительного холодного воздуха должно быть от 1 до 3 дм 2. В то время, когда топка не работает, ее следует закрыть. Кроме того, ее следует размещать не с подветренной стороны по отношению к преобладающим ветрам, а перед ними или, что еще лучше, по бокам.

2.4. Какой строить камин для закрытой топки? Существуют две возможности: - собрать камин из натуральных природных материалов, выбрав из большого числа предлагаемых в инернет-магазине ВебОчаг облицовок. - создать свой собственный камин, отвечающий вашему вкусу и вписывающийся в ваш интерьер.

3. Кто может устанавливать камин или топку с закрытым огнем?

Рекомендуем пригласить представителя нашей компании. Он сможет осуществить установку по всем правилам, обеспечив тем самым оптимальные условия и безопасность функционирования.

3.1. Измерение тяги (понижения давления) Депрессия (или тяга) установки измеряется при помощи вакуумметра в мм ртутного столба или в мбар (миллибарах), Па (паскалях). Такое измерение проводится при пуске в эксплуатацию с момента первого зажигания и при отсутствии сильного ветра. Если дом оснащен механической контролируемой вентиляцией, то в момент измерения она должна функционировать.

3.2. Регулятор тяги Это автоматический клапан, который открывается и закрывается в зависимости от степени понижения давления в дымоходе. Он дозирует поступление более холодного дополнительного воздуха в дымоход, вследствие чего ослабляется его тяга, которая доводится до оптимальной величины. Клапан автоматически закрывается, когда устанавливается требуемая величина тяги. Для того, чтобы справиться со своей функцией, регулятор должен быть отлажен.

3.2.1. Установка (рис.5) Преимущественно регулятор устанавливается на соединительной трубе при помощи элемента конструкции Т-образной формы того же диаметра, что и сама труба. Горизонтальная часть Т-образного элемента должна быть достаточной длины - L. Если L слишком маленькая, то заслонка клапана будет двигаться в зоне турбулентного потока, что может повлечь за собой: - трудную и ненадежную регулировку, - незначительную эффективность, - преждевременный износ. Если указанная установка невозможна, то при помощи герметически закрепленной манжеты можно установить регулятор прямо на дымоход (см. рис. 6), если это кирпичный дымоход, идущий от пола. Необходимо создать удобные для контроля над регулятором условия.

3.2.2. Меры предосторожности при установке Регулятор обязательно должен быть установлен: - в месте, где установлена топка снаружи кожуха или внутри него, если последний обеспечивает видимость и доступ к регулятору. - как можно ближе к патрубку выхода дыма из топки - с опорной поверхностью в вертикальной плоскости, - с осью колебания абсолютно горизонтальной, - с регулировочным винтом в верхней части.

3.2.3. Регулировка Подвижная заслонка регулятора тяги оснащена в верхней части противовесом, закрепленным на конце регулировочного винта с накаткой и блокируемым контргайкой. - Разблокируйте контргайку, - Измерьте депрессию в соответствии с изложенным в п. 3.1., • если величина депрессии велика, а заслонка остается закрытой, то необходимо увеличить ее чувствительность, повернув колесико влево. • если заслонка остается открытой при малой депрессии, то надо уменьшить ее чувствительность, повернув колесико вправо. Регулировка осуществлена правильно, если: - при номинальном режиме* горения и оптимальном значении депрессии (тяги)* заслонка полностью открыта, - в уменьшенном режиме или в режиме запуска* при оптимальной тяге* заслонка полностью закрыта. 3.2.4. Уход В том же порядке, что и дымоход (см. 5.2.8.), регулятор тяги должен прочищаться, а регулировка контролироваться. Если клапан слишком загрязнен, проверьте, выдержана ли длина L (рис.5).

4. Место установки Старайтесь не устанавливать камин около неизолированной стены, окон или наружных застекленных дверей, а также вблизи лестницы (тепло будет уходить наверх). Необходимо, чтобы поблизости не было предметов из материалов, которые могут портиться от тепла (мебель, обои, стены с деревянной обшивкой...), исходящего от камина через керамическое стекло вследствие теплового излучения. Также не ставьте около камина детских кроватей и корзинок для домашних животных. Не рекомендуется устанавливать камин в коридоре. 4.1. Пол Необходимо убедиться, что ваш пол может выдержать тяжесть топки вместе с облицовкой и кожухом. В противном случае необходимо укрепить пол. Установка камина прямо на деревянном полу возможна при условии, что соблюдены инструкции по установке топки (использован цоколь из стальных уголков) и что перед топкой установлена защитная панель (керамогранит, специальный стеклянный или металлический экран и др.) , выступающая минимум на 20 см. Только следуя этим инструкциям, можно обеспечить защиту пола от теплового излучения, идущего от топки.

4.2. Опорные стены Каким бы ни было жилище, там всегда можно встретить стены разных типов.

4.2.1. Внешние или внутренние стены из кирпичной (каменной) кладки - Если такая стена покрыта штукатуркой, но нет необходимости в какой-либо дополнительной защите, за исключением тех случаев, когда стены поклеены обоями, украшены лепниной, деревом, затянуты тканью и т.п. ..., тогда снимите это все в области влияния камина (топки и кожуха). Дополнительная изоляция из огнеупорных фиброцементных плит (марки FireFix, LK и др.) в 2,5 см заменит воздушный зазор на уровне вытяжного шкафа (показатели идентичны). Установка этой изоляции не отменяет требования мер предосторожности для защиты от возгорания. (см. 5.2.7.). - Если стена с внутренней стороны имеет теплоизоляцию из пенополистирола, пенополиуритана или другого подобного материала, следуйте нижеизложенным инструкциям, касающимся легких перегородок.

4.2.2. Легкие перегородки Все легкие перегородки на деревянной основе, или из составных панелей подобно гипсовым плитам с ячеистым картоном, полистиролом, полиуританом, или из другого подобного материала, являются легковоспламеняющимися и требуют особой защиты. При установке камина может быть построена новая стена (из пенобетона или отштукатуренного кирпича) толщиной 10см, - при этом между существующей стеной и новой стеной оставляется проход для воздуха шириной 2 см минимум. Новая стена станет опорной стеной для камина (рис.7).

Если есть возможность убрать со стены отделку из воспламеняющихся материалов, то будет достаточно просто заменить их на не воспламеняющиеся материалы (например, пенобетон или отштукатуренный кирпич).

4.3. Потолок Кроме тех случаев, когда потолок состоит только из бетонных плит, следуйте инструкциям, изложенным выше (4.2.).

4.4. Кожух Это отдельный блок, не связанный с основным изделием, и он должен иметь возможность свободно расширяться. Наметьте место установки кожуха на стенах и на потолке. Концепция кожуха должна соответствовать нижеследующим рекомендациям.

4.4.1. Материалы По классификации МО или М1 (Реакция на огонь), изложенной в СНиП 41-01-2003, это должны быть материалы: - класса МО (несгораемые) или М1 (не воспламеняющиеся) с теплостойкостью 220/250 градусов, - класса “пожароустойчивые” или “противопожарные”, - панели небольшой толщины (например, 9-12 мм), которые могут быть соединены при помощи гипсовых подушек или привинчены на раме из металлических уголков,. - панели из армированного штукатурного раствора (формировочного гипса с волокнистыми добавками) толщиной 15 мм и размерами 0,80 х 1.20м., - покрытые штукатуркой кирпичи шириной 4 см. Такие кожухи выполняются традиционной кладкой и покрываются штукатуркой, - металлический кожух из листового железа.

4.4.2. Рекомендации Соблюдение нижеследующих инструкций сделает вашу жизнь спокойной и обеспечит работу камина. - Предусмотреть стык (прокладку) расширения на карнизе балки, в случае если панели или покрытые штукатуркой кирпичи должны на него опираться (рис. 8). - Защита балки Ни в коем случае деревянная балка не должна подвергаться прямому излучению. Мы рекомендуем способ установки, показанный на рис. 8.

- Отражатель горячего воздуха Рекомендуется установить в кожухе изолированный кессон (ящик) с изолированным отражателем в 30 см от потолка. Отражатель направляет горячий воздух наружу, препятствует утечке его наверх и защищает потолок. Он должен выполняться из материалов класса МО. - Соединительная труба В той части, которая находится в кессоне, изолируется фиброкерамикой. - Каминные решетки (рассеиватели) горячего воздуха. Если трубы для горячего воздуха не подсоединены, то в кожухе должен предусматриваться в верхней части в 30 см от потолка комнаты один или несколько выходов для рассеивания горячего воздуха общим сечением около 600 см 2 (см. характеристики в паспорте). - Входная дверца для доступа Соединительные трубы должны быть видны по всей длине от топки до дымохода либо непосредственно, либо через входной люк, либо через решетку, установленную на кожухе. Если того требует прочистка дымоходов, то соединительные трубы должны находиться в пределах досягаемости.

5. Выход дыма Выход дыма осуществляется через соединительные трубы и дымоход. При этом должна быть обеспечена: - необходимая для хорошего горения тяга, - свободный выпуск газа и дыма, полученных в результате горения, - устойчивость к воздействию высокой температуры, - устойчивость к химическому воздействию продуктов сгорания, - возможность прочистки дымохода и извлечения копоти.

5.1. Присоединение к дымоходу Присоединение должно осуществляться самым кратчайшим путем, без уменьшения сечения, и его должно быть видно по всей длине (см.4.4.2.). Присоединение возможно к дымоходу, расположенному сзади или сбоку камина, а также к дымоходу, выходящему через потолок. Это осуществляется либо при помощи модульных элементов, рекомендованных специалистом (предпочтительно), либо при помощи составных металлических дымоходов, подходящих для такого использования и соответствующих нормативам – Противопожарные требования СП 7.13130.2009., либо используя материалы, отвечающие нижеследующим характеристикам: - черное листовое железо толщиной минимум 2 мм, - эмалированное листовое железо толщиной минимум 0,6 мм, - нержавеющую сталь толщиной минимум 0,4 мм. Возможно соединение при помощи жестких или гибких обсадных труб, но прежде чем их использовать, следует получить одобрение специалиста. Запрещены к использованию алюминий, алюминированная и оцинкованная сталь. Рекомендуется подключать камин к сертифицированным в РФ дымоходам: − модульным нержавеющим дымоходам типа «сэндвич» марки ROSINOX (Росинокс), ВУЛКАН, Schiedel PERMETER и др.; − дымоходам из вулканической породы HEDA/Keddy; − керамическим дымоходам Schiedel UNI. Подключение к дымоходам производится в соответствии с Противопожарными требованиями СП 7.13130.2009.

5.1.1. Соединительное отверстие Для упрощения присоединения подвижных труб к дымоходу и для обеспечения возможности их теплового расширения во время работы камина и демонтажа во время чистки и ухода за ним, соединительное отверстие оборудуется специальными устройствами - закрепленным манжетом и ободом из листового железа (рис.9).

5.1.2. Использование манжеты Заделайте манжет (соразмерный толщине стенок дымохода, стен или потолка) в дымоход, закрепив его скобами (с) или (f), при этом располагая защитный обод из листового железа 10 прямо на стене или потолке, также закрепив его скобами. Если соединение делается на дымоходе в потолке, обод из листового железа может служить обшивкой (опалубкой) для создания необходимого конуса прочистки дымохода из огнеупорного цемента (рис.10).

5.2. Дымоход В случае, если дымоход уже существует. Прежде чем приступать к установке камина, следует: -прочистить его механическим способом (проволочной щеткой); -пригласить профессионального печника для осмотра дымохода (устойчивость, герметичность, совместимость материалов, сечение ...), который выдаст соответствующую справку. Если дымоход в неудовлетворительном состоянии (старый, с трещинами, сильно засоренный), необходимо его отремонтировать и загильзовать, либо воспользоваться обсадной трубой, следуя рекомендациям специалиста. Работы должны выполняться специализирующейся в данной области фирмой. В случае, если дымоход только предстоит построить. Это возможность провести работы по всем правилам.

5.2.1. Постройка дымохода Прежде чем начать строить дымоход, посмотрите, как ваш дом расположен по отношению к преобладающим в районе ветрам, находящимся поблизости деревьям и прочим препятствиям. Выход дыма должен быть расположен так, чтобы не было ни малейшего риска, что какое-либо препятствие повлияет на тягу в камине. Дым не должен выходить в месте, которое может оказаться зоной повышенного давления или турбулентности потока (рис.12).

5.2.2. Сечение - высота Некоторые закрытые топки, функционирующие также и с открытой дверцей, должны быть присоединены к дымоходу сечением минимум 4 дм 2 (например, 20х20см.). Топки, работающие только при закрытой двери, могут быть присоединены к дымоходу сечением минимум 2,5 дм 2 . Дымоход должен быть одинаковым по сечению по любой высоте, иметь внутренние стенки гладкие и без сужения, стандартный изгиб и непрерывную линию наклона дымовой трубы. Часть дымохода между выходом из топки и концом печной наружной трубы должна быть как минимум 4 м высотой. Дымоход не должен обслуживать более одного устройства одновременно.

5.2.3. Печная труба и ее верхняя часть Внешнее отверстие дымохода должно быть защищено от дождя водонепроницаемой мастикой (обмазкой, штукатуркой). Оно должно находиться как минимум на 0.50 м выше всех элементов конструкций, расположенных в 8 м и менее от дымохода, за исключением тех случаев, когда размеры элементов конструкций слишком незначительны и нет риска, что внешнее отверстие дымохода окажется в зоне повышенного давления или турбулентности.

В случае плоской крыши или крыши со скатом вниз менее 15 градусов, это отверстие должно быть как минимум на 1,20 м выше аркатуры, в случае если последняя превышает 0,20 м (рис.13).

Существует много типов верхней части трубы дымохода, выбор материалов, формы и т.п. зависит от региональных особенностей.

Функция дымохода - выводить дым посредством естественной тяги, поэтому нельзя создавать никаких препятствий ни на его пути, ни на выходе. Следует отказаться от верхней части трубы, сделанной так, что сечение оказывается уменьшенным. Поэтому оптимальным решением представляется оставить выход из трубы открытым (1) или установить “итальянскую крышку” (2), рис.16. Чтобы нейтрализовать воздействие преобладающих в районе ветров на выход дыма, можно установить: - статический аспиратор (3) из бетона, имеющий то же сечение, что и дымоход, - “морской топор” (4) - в географических районах, где дуют сильные ветры (рис.16).

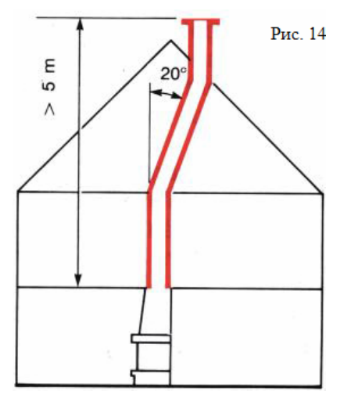

5.2.4.Траектория дымохода (рис. 14 и 15) Дымоход не должен иметь более двух изгибов (т.е. не должен иметь более одной части, идущей не вертикально). Угол отклонения от вертикали не должен превышать 20 градусов. Однако если речь идет о дымоходе без неровностей и, по крайней мере, 5 м высотой, то этот угол может быть больше чем 20 градусов, но не должен превышать 30° градусов с относом не более 1 метра.

5.2.5. Материалы Дымоход должен отвечать требованиям газонепроницаемости, сопротивления коррозии и термической изоляции. Противопожарные требования СП 7.13130.2009. Он может быть построен: - из бетона, - из терракоты, - из терракотовых кирпичей, - из огнеупорных кирпичей. Бутовая кладка стен дымохода должна производиться с помощью строительного цементного раствора или смешанного раствора из цемента и извести. Кладка гипсом, чистым известковым раствором или жидким огнеупорным раствором гипса запрещена. Соблюдайте направление при вставке частей, образующих дымоход, чтобы возможный конденсат не проникал наружу дымохода, вызывая тем самым пятна бистра (рис. 17):

- либо с помощью составных металлических дымоходов, применимых в данном случае согласно противопожарным требованиям СП 7.13130.2009., - либо с помощью модульных штатных элементов,предназначенных для данного использования.

5.2.6. Изоляция Чтобы избежать потери тяги (или обратной тяги), вызванной слишком быстрым охлаждением дыма в дымоходе (а именно, от перекрытия и выше), нужно, чтобы внешние поверхности дымохода были бы хорошо защищены и изолированы. Эта защита особенно необходима, когда речь идёт о дымоходе, полностью находящемся снаружи, из-за большого риска переохлаждения. Термическая защита дымохода может быть осуществлена либо обмазкой (штукатуркой), либо футеровкой по классу М1. 5.2.7. Риск возгорания Все внутренние стороны дымохода должны быть удалены по меньшей мере на 26 см от деревянных конструкций и столярных материалов или от других воспламеняющихся материалов. Присутствие изолятора, даже не воспламеняющегося, не снижает опасность.

5.2.8. Уход - прочистка дымоходов Механическая прочистка дымоходов с помощью металлической проволочной щётки обязательна. Санитарные нормы требуют 2 прочисток дымохода в год, одна из которых приходится на период топки. Может также осуществляться химический уход за топкой, но его поле деятельности ограничено, и операция должна постоянно повторяться. Химическая чистка не может ни в коем случае заменить обязательную механическую прочистку. 5.3. Что можно жечь в закрытой топке? Топки предназначены для сжигания поленьев от 30 см. Также возможно использование (для моделей с решёткой) брикетов бурого угля, который обеспечивает долгое горение (см.6.3). Использование каменного угля или его производных абсолютно исключено. Также следует исключить обработанную древесину (шпалы, отходы пиломатериалов...), а также все домашние отходы растительного происхождения или пластик.

Продолжение читайте здесь >>>
